Gates Triger Dişli Zaman Kayışları: Modeller, Profiller ve Endüstriyel Kullanım Alanları
Gates triger dişli zaman kayışları, endüstriyel makinelerde döner hareketin hassas ve senkronize biçimde aktarılmasını sağlayan güç aktarım ürünleridir. Kayış üzerindeki özel diş geometrisinin uygun kasnak ile kavraması sayesinde hareketin kontrollü şekilde iletilmesine yardımcı olurlar.
Gates, farklı makine ve güç aktarım ihtiyaçlarına yönelik çok sayıda senkron kayış çözümü geliştirmektedir. PowerGrip GT3, PowerGrip GT4, PowerGrip HTD, PowerGrip GTX ve PowerGrip GT2 Twin Power bunların öne çıkan grupları arasındadır. Gates’in endüstriyel ürün kaynaklarında klasik PowerGrip profilleri ve farklı senkron kayış çözümleri de yer almaktadır.
Bu yazımızda Gates triger kayışlarının özelliklerini, modellerini, diş profillerini, hatve seçeneklerini ve doğru Gates zaman kayışı seçiminde dikkat edilmesi gereken noktaları inceleyeceğiz.

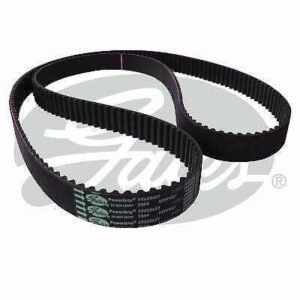

Gates Triger Dişli Zaman Kayışı Nedir?
Triger kayışı, iç yüzeyinde bulunan dişleri sayesinde uygun dişli kasnaklarla birlikte çalışan senkron bir güç aktarım elemanıdır.
Düz kayışlardan farklı olarak hareket aktarımında diş-kasnak kavramasından yararlanır. Bu nedenle özellikle iki mil arasındaki hareketin belirli bir oranla ve senkron şekilde aktarılmasının istendiği makinelerde kullanılır.
Gates PowerGrip GT3 gibi ürünlerde hassas şekillendirilmiş elastomer dişler, çekme kordları ve naylon diş kaplaması gibi farklı malzemeler bir arada kullanılmaktadır. Gates, GT3 kayışlarda yüksek mukavemet, esneklik ve uzamaya karşı direnç sağlayan fiberglas çekme kordlarını belirtmektedir.
Gates Zaman Kayışlarının Öne Çıkan Özellikleri
Uygulamaya uygun bir Gates senkron kayış kullanıldığında şu avantajlardan yararlanılabilir:
- Hassas senkron hareket aktarımı
- Dişli kavrama sayesinde kontrollü güç aktarımı
- Kayma riskinin azaltılması
- Farklı hatve seçenekleri
- Farklı genişlik alternatifleri
- Düşük bakım ihtiyacı
- Yağlama gerektirmeyen çalışma
- Düşük çalışma sesi
- Yüksek hız uygulamalarına uygun ürünler
- Çift taraflı dişli kayış alternatifleri
Örneğin PowerGrip GT3 için Gates; yağlama gerektirmeyen çalışma, düşük çalışma sesi, yüksek diş atlama direnci ve -30°C ile +100°C arasında belirtilen çalışma sıcaklığı aralığı sunmaktadır.

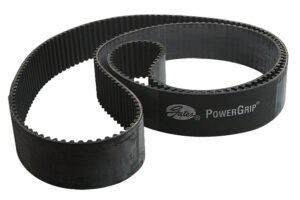

Gates PowerGrip GT3 Zaman Kayışları
Gates PowerGrip GT3, endüstriyel kullanımda en çok öne çıkan kauçuk senkron kayış serilerinden biridir.
GT3 serisi farklı hatve seçenekleriyle sunulur:
| GT3 Tipi | Hatve |
|---|---|
| 2MGT | 2 mm |
| 3MGT | 3 mm |
| 5MGT | 5 mm |
| 8MGT | 8 mm |
| 14MGT | 14 mm |
Gates’in ürün sayfasında 2MGT, 3MGT ve 5MGT seçenekleri kompakt tahrikler ve hassas servo motor uygulamaları için; 8MGT ve 14MGT seçenekleri ise daha yüksek performanslı makine, kâğıt ve tekstil uygulamaları için belirtilmektedir.
GT3 Kayışların Yapısı
PowerGrip GT3 kayışlarda:
- Fiberglas çekme kord
- Elastomer gövde
- Hassas şekillendirilmiş dişler
- Naylon diş yüzeyi
gibi bileşenler bulunur.
Fiberglas çekme kord yüksek mukavemet ve esneklik sağlarken naylon yüzey dişlerin aşınmaya karşı korunmasına katkıda bulunur.
Gates PowerGrip GT3 Hangi Uygulamalarda Kullanılır?
GT3 serisinin kullanım alanı seçilen hatveye ve sistemin teknik gereksinimlerine bağlıdır.
Özellikle:
- Servo motor sistemleri
- Hassas otomasyon
- CNC ve takım tezgâhları
- Kâğıt makineleri
- Tekstil makineleri
- Endüstriyel tahrikler
- Konveyör sistemleri
- Özel makine uygulamaları
gibi alanlarda değerlendirilebilir.
Gates, 8MGT ve 14MGT ürünlerini yüksek performans gerektiren makine, kâğıt ve tekstil uygulamalarında öne çıkarmaktadır.
Gates PowerGrip GT4 Yüksek Tork Zaman Kayışları
PowerGrip GT4, Gates’in yüksek torklu endüstriyel kauçuk senkron kayış teknolojilerinden biridir.
Gates, GT4’ü etilen elastomer yapılı yüksek tork kayışı olarak tanımlamakta ve sınıfındaki yüksek güç taşıma kapasitesine odaklandığını belirtmektedir. Ayrıca daha dar tahriklerde yüksek güç yoğunluğuna ulaşmaya yardımcı olması ve yağlama veya yeniden gerdirme gerektirmemesi ürünün öne çıkan özellikleri arasındadır.
GT4 özellikle:
- Yüksek torklu tahrikler
- Dar alanlı güç aktarım sistemleri
- Endüstriyel makineler
- Yüksek performanslı otomasyon
- Ağır çalışma koşulları
gibi uygulamalarda değerlendirilebilir.
Gates’in endüstriyel kataloğunda PowerGrip GT4 için 8MGT ve 14MGT ürün grubu yer almaktadır.
Gates PowerGrip HTD Triger Kayışları
HTD, kavisli diş geometrisine sahip önemli senkron kayış profillerinden biridir.
Gates PowerGrip HTD ürün grubunda:
- 3M
- 5M
- 8M
- 14M
- 20M
hatve seçenekleri bulunmaktadır.
HTD kayışlar özellikle yüksek tork aktarımı ve güvenilir diş kavramasının önemli olduğu sistemlerde kullanılabilir.
Gates HTD Kayış Kullanım Alanları
- Konveyör makineleri
- Paketleme makineleri
- Ambalaj makineleri
- Otomasyon sistemleri
- Kâğıt makineleri
- Tekstil makineleri
- CNC makineleri
- Özel makine sistemleri
- Endüstriyel güç aktarımı
Gates PowerGrip GTX Dişli Kayışlar
PowerGrip GTX, yüksek performanslı kauçuk senkron kayış ürün gruplarından biridir.
Gates teknik kaynaklarında GTX serisi 8MX ve 14MX hatveleriyle listelenmektedir. Kayışlarda yüksek mukavemetli cam elyaf çekme kord yapısı kullanılmaktadır.
GTX serisi özellikle yüksek güç kapasitesinin ve kompakt tahrik tasarımının önemli olduğu uygulamalarda değerlendirilebilir.
Gates Twin Power Çift Taraflı Triger Kayışları
Bazı makinelerde kayışın yalnızca iç yüzeyindeki dişlerden yararlanmak yeterli değildir. Kayışın iki tarafının da tahrik sisteminde kullanılması gerektiğinde çift taraflı zaman kayışları tercih edilir.
Gates PowerGrip Twin Power ürünlerinde kayışın her iki tarafında diş bulunur.
Bu tasarım:
- İki taraftan güç aktarımı
- Birden fazla kasnağın senkronizasyonu
- Karşılıklı hareket sistemleri
- Özel serpantin tahrikler
gibi uygulamalarda avantaj sağlayabilir.
Gates GT2 Twin Power Kayışlar
PowerGrip GT2 Twin Power, Gates’in çift taraflı senkron kayış çözümlerinden biridir.
Gates, GT2 Twin Power kayışların iki yüzeyden de senkronizasyon sağlayabildiğini ve her iki taraftan maksimum nominal yükün aktarılmasına imkân verdiğini belirtmektedir. Ürün ayrıca yüksek hızlara ve -30°C ile +100°C arasındaki sıcaklıklara yönelik performans özellikleriyle tanımlanmaktadır.
Bu kayışlar özellikle:
- Robotik sistemler
- Otomasyon
- Özel makine tasarımları
- Çift taraflı tahrikler
- Hassas senkronizasyon
uygulamalarında kullanılabilir.
Gates HTD Twin Power Zaman Kayışları
HTD Twin Power, iki tarafında HTD diş profili bulunan çift taraflı senkron kayış çözümüdür.
Bu tip kayışlar, iki farklı tahrik yüzeyinin aynı kayış üzerinden çalıştırılması gereken sistemlerde tercih edilebilir.
Çift taraflı yapı sayesinde standart tek taraflı triger kayışlarının uygun olmadığı bazı özel makine tasarımlarına çözüm sunar.
Gates Klasik Trapez Dişli Kayış Profilleri
Gates ürün ailesinde klasik trapez dişli senkron kayışlar da bulunmaktadır.
Başlıca profiller:
| Profil | Hatve |
| MXL | 2,032 mm |
| XL | 5,08 mm |
| L | 9,525 mm |
| H | 12,7 mm |
| XH | 22,225 mm |
| XXH | 31,75 mm |
Bu değerler Gates teknik dokümanındaki klasik PowerGrip profillerine aittir.
Klasik trapez profilli Gates zaman kayışları özellikle mevcut makine ve kasnakların yenilenmesi sırasında önem kazanır.
Gates Zaman Kayışlarında Hatve Ne Anlama Gelir?
Hatve, triger kayışının iki komşu dişi arasındaki merkezden merkeze mesafedir.
Örneğin:
5M = 5 mm hatve
8M = 8 mm hatve
14M = 14 mm hatve
şeklinde ifade edilir.
Ancak önemli bir nokta vardır:
Aynı hatve değerine sahip her kayış aynı profil değildir.
Örneğin T5, 5M, 5MGT ve diğer 5 mm sınıfındaki profiller geometrik olarak birbirinin aynısı kabul edilmemelidir.
Bu nedenle Gates zaman kayışı seçiminde yalnızca hatveye bakmak doğru değildir.
Gates Triger Kayışı Seçiminde En Önemli Ölçüler
Doğru Gates kayışını belirlemek için aşağıdaki bilgiler kontrol edilmelidir:
Kayış Profili
GT, HTD, trapez, T, AT veya başka bir profil olup olmadığı belirlenmelidir.
Hatve
Kayış ve kasnak hatvesi uyumlu olmalıdır.
Diş Sayısı
Kayış üzerindeki toplam diş sayısı belirlenmelidir.
Hatve Uzunluğu
Kayışın hatve çizgisi üzerindeki toplam uzunluğudur.
Genişlik
Kayış genişliği, aktarılacak güç ve kasnak ölçüsüne göre belirlenmelidir.
Kasnak Profili
Kayışın diş geometrisi ile kasnak diş geometrisi uyumlu olmalıdır.
Devir
Motor veya tahrik sisteminin çalışma devri dikkate alınmalıdır.
Güç ve Tork
Kayışın taşıması gereken güç ve tork hesaplanmalıdır.
Çalışma Ortamı
Sıcaklık, nem, yağ, toz ve kimyasal etkiler değerlendirilmelidir.
Gates Triger Kayışında Kasnak Uyumu
Bir zaman kayışının doğru çalışması için kayış ile kasnak arasında tam profil uyumu bulunması gerekir.
Örneğin Gates PowerGrip GT3 ürün bilgilerinde:
- 2MGT → GT profil kasnak
- 3MGT → GT profil kasnak
- 5MGT → GT profil kasnak
- 8MGT → HTD profil kasnak
- 14MGT → HTD profil kasnak
uyumlulukları belirtilmektedir.
Bu nedenle kayış siparişi verirken sadece “Gates 8 mm triger kayışı” demek yeterli değildir.
Profil + hatve + diş sayısı + uzunluk + genişlik + kasnak
birlikte değerlendirilmelidir.
Gates Zaman Kayışı Nasıl Ölçülür?
Mevcut Gates kayışının değiştirilmesi gerekiyorsa ilk olarak kayış üzerindeki ürün kodu kontrol edilmelidir.
Kod okunamıyorsa şu ölçüler alınabilir:
- Kayış genişliği
- Diş sayısı
- Dişler arasındaki hatve
- Hatve uzunluğu
- Dış çevre
- Kayış profili
Gates ürün kataloglarında ürün numarası ve teknik ölçüler kayışın diş sayısı, hatve uzunluğu ve genişliği gibi bilgilerle ilişkilendirilmektedir. Örneğin Gates’in GT3 ürün tablolarında ürün numarası yanında diş sayısı ve hatve uzunluğu bilgileri de verilmektedir.
Gates Triger Kayışlarının Kullanım Alanları
Gates zaman kayışları farklı endüstrilerde kullanılabilir.
Makine İmalatı
Hassas hareket ve senkronizasyon gereken makinelerde kullanılabilir.
Konveyör Sistemleri
Taşıma ve tahrik sistemlerinde senkron hareket sağlar.
Paketleme ve Ambalaj
Ürünlerin belirli bir hız ve pozisyonda ilerlemesi gereken makinelerde kullanılabilir.
Baskı ve Kâğıt Makineleri
Hassas hareket ve senkronizasyon gerektiren tahriklerde değerlendirilebilir.
Tekstil Makineleri
Senkron hareket gerektiren çeşitli makine sistemlerinde kullanılabilir.
Otomasyon ve Robotik
Servo motor ve hassas pozisyonlama sistemlerinde uygun profil seçilerek kullanılabilir.
Gates Triger Kayışlarının Avantajları
Gates senkron kayışlarının uygulamaya göre öne çıkan özellikleri şunlardır:
- Senkron hareket
- Hassas diş aralığı
- Düşük bakım ihtiyacı
- Yağlama gerektirmeyen çalışma
- Düşük çalışma sesi
- Farklı hatve seçenekleri
- Farklı genişlik seçenekleri
- Yüksek hız uygulamaları
- Çift taraflı kayış alternatifleri
- Endüstriyel kullanım için farklı konstrüksiyonlar
Gates PowerGrip GT3 ürününde hassas şekillendirilmiş elastomer dişler, düşük sürtünmeli naylon diş yüzeyi ve yüksek diş atlama direnci gibi özellikler belirtilmektedir.
Gates Triger Kayışı Değiştirirken Kasnak Kontrolü
Sadece kayışı değiştirmek her zaman yeterli olmayabilir.
Uzun süre kullanılmış bir sistemde kasnak dişlerinde:
- Aşınma
- Diş profilinde bozulma
- Çapak
- Darbe izi
- Yabancı madde birikimi
- Hizalama problemi
olup olmadığı kontrol edilmelidir.
Yeni kayış eski veya aşınmış kasnaklarla çalıştırıldığında beklenen performans elde edilemeyebilir.
Bu nedenle kayış değişimi sırasında kasnakların da kontrol edilmesi önerilir.
Gates Triger Kayışlarında Doğru Profil Neden Önemlidir?
Bir kayışın ölçülerinin uygun görünmesi, doğru ürün olduğu anlamına gelmez.
Örneğin iki kayışın:
- genişliği aynı,
- uzunluğu benzer,
- hatvesi aynı
olabilir; ancak diş geometrileri farklıysa aynı kasnakta doğru şekilde çalışmayabilir.
Bu nedenle Gates zaman kayışı seçiminde profil bilgisi, uzunluk ve genişlik kadar önemlidir.
Gates Zaman Kayışı Çeşitleri Karşılaştırması
| Gates Serisi | Yapı | Öne Çıkan Özellik | Örnek Hatve |
| PowerGrip GT3 | Kauçuk senkron | Genel yüksek performans | 2MGT–14MGT |
| PowerGrip GT4 | Yüksek torklu kauçuk | Yüksek güç kapasitesi | 8MGT–14MGT |
| PowerGrip HTD | Kavisli diş | Yüksek tork | 3M–20M |
| PowerGrip GTX | Yüksek mukavemetli | Yüksek güç | 8MX–14MX |
| Twin Power | Çift taraflı | İki yüzeyden aktarım | XL, L, H vb. |
| GT2 Twin Power | Çift taraflı GT | Çift taraflı senkronizasyon | Uygulamaya göre |
| HTD Twin Power | Çift taraflı HTD | Özel yüksek yük uygulamaları | Uygulamaya göre |
| PowerGrip | Trapez diş | Klasik senkron sistemler | MXL–XXH |
Gates’in teknik kaynaklarında bu ürün aileleri ve ilgili profil seçenekleri yer almaktadır.
Gates Triger Kayışı Siparişinde Hangi Bilgiler Verilmeli?
Doğru ürünü hızlı şekilde belirlemek için mümkünse şu bilgiler paylaşılmalıdır:
Marka: Gates
Ürün: Triger / zaman kayışı
Profil: GT3, HTD, GTX, Twin Power vb.
Hatve: mm
Diş sayısı: adet
Hatve uzunluğu: mm
Genişlik: mm
Makine: Kullanıldığı makine veya sistem
Motor gücü: kW
Çalışma devri: rpm
Kasnak bilgisi: Profil ve diş sayısı
Varsa kayışın üzerindeki tam ürün kodu da mutlaka kontrol edilmelidir.
Gates Zaman Kayışları Sık Sorulan Sorular
Gates triger kayışı nedir?
Gates triger kayışı, dişli kasnaklarla birlikte çalışan ve hareketi senkronize şekilde aktaran güç aktarım kayışıdır.
Gates PowerGrip GT3 nedir?
PowerGrip GT3, Gates’in kauçuk senkron kayış serilerinden biridir. 2MGT, 3MGT, 5MGT, 8MGT ve 14MGT hatve seçenekleri bulunmaktadır.
Gates GT4 nedir?
PowerGrip GT4, yüksek tork ve yüksek güç taşıma kapasitesine yönelik geliştirilmiş Gates kauçuk senkron kayış serisidir.
Gates HTD zaman kayışı hangi hatvelerde bulunur?
Gates PowerGrip HTD serisinde 3M, 5M, 8M, 14M ve 20M hatve seçenekleri bulunmaktadır.
Gates Twin Power ne demektir?
Twin Power, iki tarafında da diş bulunan çift taraflı senkron kayış yapısını ifade eder.
Gates GTX nedir?
PowerGrip GTX, yüksek mukavemetli cam elyaf çekme kord yapısına sahip Gates kauçuk senkron kayış serisidir. Teknik dokümanlarda 8MX ve 14MX profilleri belirtilmektedir.
Gates triger kayışı nasıl ölçülür?
Profil, hatve, diş sayısı, hatve uzunluğu ve genişlik belirlenmelidir. Kayış üzerindeki ürün kodu varsa ürün tespitinde en önemli bilgilerden biridir.
Gates zaman kayışı ile kasnak uyumu önemli midir?
Evet. Kayış ve kasnağın diş profili ile hatvesi birbiriyle uyumlu olmalıdır.
Gates triger kayışları hangi sektörlerde kullanılır?
Makine imalatı, konveyör, otomasyon, paketleme, ambalaj, baskı, kâğıt, tekstil, CNC ve robotik gibi birçok endüstriyel uygulamada kullanılabilir.
Gates Dişli Kayışlar
Gates triger dişli zaman kayışları, endüstriyel güç aktarımında farklı ihtiyaçlara cevap verebilen geniş bir ürün grubudur.
PowerGrip GT3, GT4, HTD, GTX, Twin Power ve GT2 Twin Power gibi seriler; farklı güç, tork, hız, profil ve çalışma koşullarına göre değerlendirilir. Gates teknik kaynaklarında ayrıca klasik trapez profilli PowerGrip kayışlar da yer almaktadır.
Doğru Gates zaman kayışını seçerken sadece uzunluk veya genişlik ölçüsüne bakılmamalıdır. Profil, hatve, diş sayısı, hatve uzunluğu, genişlik, kasnak uyumu, motor gücü ve çalışma devri birlikte değerlendirilmelidir.
Özellikle mevcut bir makinenin kayış değişiminde eski kayışın üzerindeki ürün kodunu kontrol etmek ve kasnak profilini doğrulamak, doğru ürün seçiminde önemli bir adımdır.
zamankayisi.com.tr, Gates triger kayışı ve endüstriyel zaman kayışı seçiminde doğru profil ve ölçünün belirlenmesine yönelik teknik ürün bilgileri sunmayı hedefleyen bir kaynak olarak konumlandırılabilir.
Gates zaman kayışı, Gates triger kayışı, Gates dişli kayış, Gates triger dişli zaman kayışı, Gates PowerGrip GT3, Gates GT4, Gates HTD, Gates GTX, Gates Twin Power, Gates GT2 Twin Power, Gates senkron kayış, Gates zaman kayışı modelleri, Gates triger kayışı çeşitleri, Gates dişli zaman kayışı, endüstriyel zaman kayışı.
daha fazlası için whatsapp hızlı sipariş hattından bize ulaşabilirsiniz
